UHFAWG 任意波形發生器將信號生成和檢測集成在一臺儀器中,為脈沖測量提供了功能全面的系統。先進的 AWG 編程理念方便用戶在 600 MHz 雙通道上自定義輸出信號。可選的檢測方式包括多路高速解調器、 脈沖計數器、 Boxcar 平均器和 數字轉換器。AWG 信號的組成和調制功能可保證信號的相位相干性,滿足苛刻測量環境的要求。基于內部測量結果的序列分支能夠以前所未有的速度實現前饋協議,使其適用于量子糾錯、核磁共振波譜等應用。
主要特點
l 雙通道 600 MHz 任意波形發生器
l 14 位垂直分辨率,每通道兩個標記,1.8 GSa/s
l 每通道 128MSa 存儲深度
l 使用內部和外部相位參考的調幅
l 雙通道 600 MHz 信號輸入,帶示波器和可選檢測功能選件
l 交叉觸發功能可實現低延遲觸發和序列分支跳轉
應用
ü 電路量子電動力學
ü 量子技術:量子通信、半導體自旋量子、量子點、射頻反射測定法
ü 離子阱實驗
ü 核磁共振波譜/電子順磁共振波譜
ü 雷達/激光雷達
ü 混合信號設備測試
ü 掃描振動測量
ü 啁啾脈沖頻響分析儀(無泄漏 FFT)
ü 頻帶激勵掃描探針顯微鏡
ü 電泵浦探針
亮點

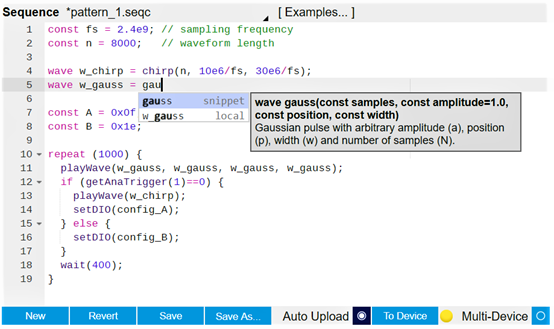

UHFAWG 有兩個 600 MHz 的信號輸出通道,可輸出任意波形,每通道 128MSa 存儲深度。 LabOne? 用戶界面提供高級的編譯器,集成了波形生成與編輯、定序和配置儀器的功能,簡化了輸出信號的流程。點擊此處了解更多關于 AWG 編程的設計思想。與此同時,UHFAWG 也具備兩個 600 MHz 的信號輸入通道,以及一套同步和異步檢測的工具。交叉觸發功能使 AWG 與內部檢測單元可相互觸發,取代了以前傳統測量系統中的儀器間觸發,不必將信號檢測的儀器和信號生成的儀器用復雜的同步方法同步。從以下例子可以看出,單獨一個 AWG 程序就可以控制整個測量過程。

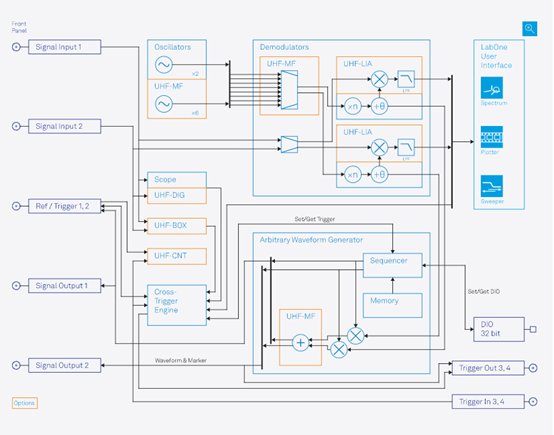

功能圖解

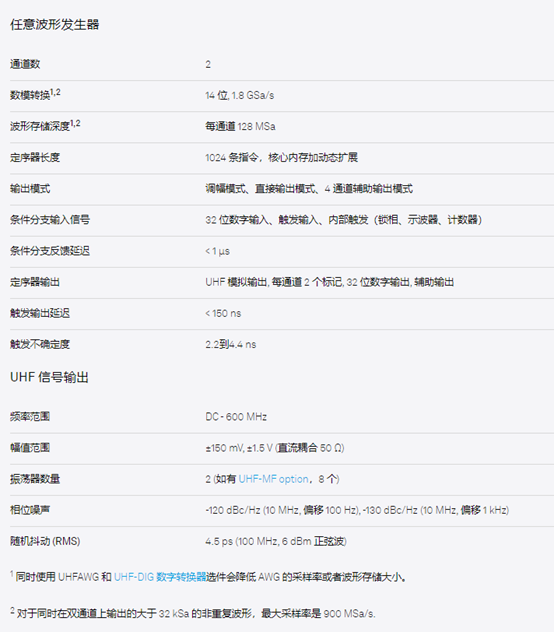

技術參數
