脈沖激光器的重復頻率通常在幾千赫茲到幾百兆赫茲之間。由于單個脈沖的信噪比(SNR)往往不理想,因此需要靈敏的測量電路以及大量的平均來優化信號。兩種最常用的方法是:
━ 將快速光電探測器與 boxcar 平均器結合。這種方法可以測量低占空比的信號,并且將信號中只有噪聲的時段排除在外。此方法能得到最佳的信噪比,但是對于測量電子電路的要求也最高。
━ 選擇合適的光電探測器測量帶寬,從而使光電探測器的響應時間接近脈沖重復的周期,并接近正弦。這種測量方法需要依賴鎖相放大器,它易于實施并且信號中的非調制噪聲可以被有效地濾除。

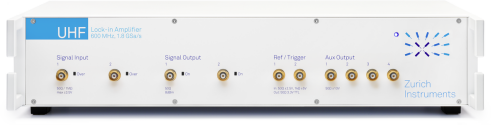

━ 2個獨立鎖相單元,每個鎖相單元配置 4 個獨立諧波檢測模塊
━ DC - 600 MHz 頻率范圍,12 位高分辨率 65k 采樣點示波器
━ 30 ns 的短解調時間常數,解調帶寬超過 5 MHz
━ API 支持 Python, MATLAB, LabVIEW, C, .NET

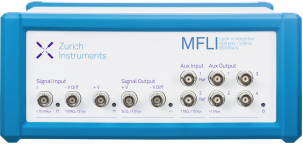

━ DC - 500kHz/5MHz,60 MSa/秒,16 位
━ 平穩且超低的輸入電壓噪聲:< 2.5 nV/√Hz (> 1kHz)
━ 時間常數:337 ns - 83 s
━ API 支持 Python, MATLAB, LabVIEW, C, .NET
━ 使用 Zurich Instruments 的產品,上述兩種策略都可以實施。事實上,在UHFLI上這兩種策略可以同時使用并且直接比較。對于低重復頻率并且預算有限的情況,HF2LI 或者 MFLI 是能夠很好替代 UHFLI 的儀器。
━ UHF-BOX 選件是針對調制信號的 boxcar 平均器。它可以消除所有來自激光器的非調制噪聲。
━ UHF-BOX 選件采集數據時沒有死區時間,這樣可以最大限度縮短測量時長。
━ 使用周期波形分析儀,您可以利用圖形化界面中呈現的平均后的信號來確定 boxcar 的采集窗口。

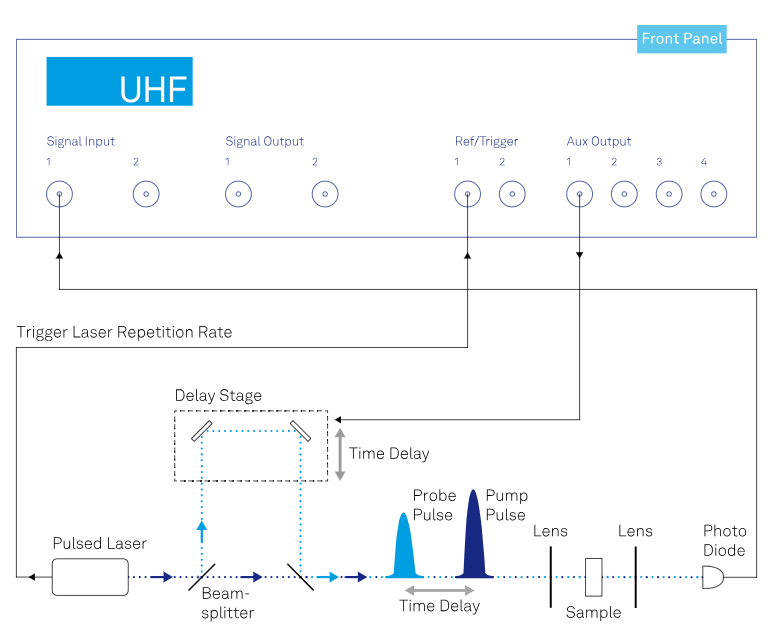

如果您的實驗裝置可以避免接收兩個時域上連續的泵浦脈沖,boxcar 平均器支持背景抑制。可以用其中一個 boxcar 專門測量有效信號部分,與另一個專門測量背景噪聲以及直流偏置的 boxcar 的數據進行相減。
