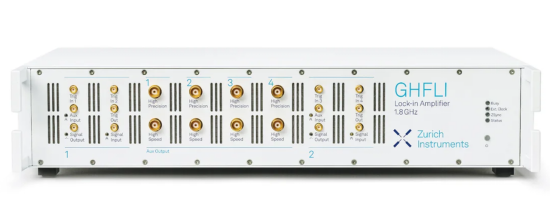

GHFLI 1.8GHz 雙通道微波鎖相放大器

簡介：

瑞士蘇黎世儀器公司（Zurich Instruments AG）的 GHFLI 鎖相放大器將這類產品的優勢（噪聲抑制、相位靈敏度、頻率追蹤等）延伸到工作頻率高達1.8GHz的應用。GHFLI包含兩個用作獨立鎖相放大器的物理通道，每個通道均配備4個支持并行多諧波和多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。GHFLI具備低輸入噪聲、寬分析帶寬和超短時間常數等特點，是一款理想的測量工具，適用于要求最嚴苛的微波應用。

聯系我們在線留言在線客服

產品特點產品參數 功能圖解相關應用應用領域相關下載相關產品

產品特點

GHFLI包含兩個用作獨立鎖相放大器的物理通道，每個通道均配備4個支持并行多諧波和多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。解調濾波器經過調整可以在噪聲抑制和測量速度之間達到最優平衡。USB和千兆以太網數字接口能夠以高達4 MSa/s的速率將數據連續傳輸?shù)接嬎銠C(jī)，而4個高速輔助輸出端口和4個高精度輔助輸出端口可以通過自定義縮放和偏置將測量結果轉換為模擬信號，與其他儀器進行整合。

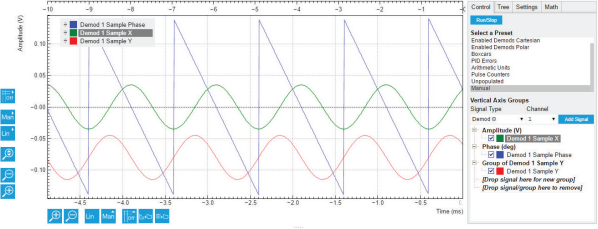

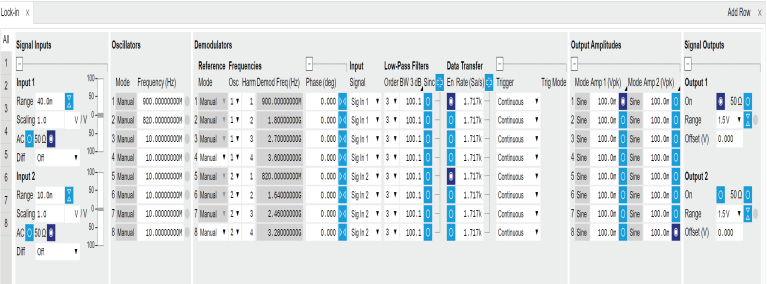

GHFLI包括LabOne?控制軟件，借助其圖形用戶界面，可以輕松方便地進行設置。通過該軟件，用戶可以對包括鎖相放大器、具備快速傅里葉變換(FFT)的雙通道示波器、參數掃描儀和頻譜分析儀等在內的整個測量工具集進行全方位控制。此外，所有功能和數據采集都可以通過常用編程語言來進行二次開發，支持 LabVIEWTM、MATLAB?、C、.NET和Python。

主要參數：

? 頻率范圍：直流 - 1.8 GHz

? 最短解調時間常數：14 ns

? 2個獨立鎖相單元，配置信號發生器

? 每個鎖相單元配置4個獨立解調器

? 4個高速輔助輸出端口和4個高精度輔助輸出端口

? LabOne?工具集

GHFLI微波雙通道鎖相放大器可選選件：

①多頻選件GHF-MF

多頻率選件GHF-MF打開了多頻率分析的大門：每個解調器可以設置為不同的任意頻率，并可分配給任何輸入，為測量和信號生成提供了廣泛的額外配置。

主要特點：

? 6個額外的振蕩器

? 所有解調器都可以自由選擇振蕩器

? 對于所有8個解調器，頻率可任意選擇

? 輸出加法器，可組合最多8個正弦信號

②四通道PID/PLL控制器選件GHF-PID

4個PID控制器與鎖相放大器無縫集成，可將所有測量信號作為輸入。頻率覆蓋直流到1.8GHz全范圍，輸出信號的選擇包括信號幅值、頻率、相位等。

主要特點：

? 4個獨立的PID控制器

? 輸入?yún)?shù)：解調器結果的X、Y、幅值和相位

? 輸出參數：輸出幅值、振蕩器頻率和解調器相位

? 解調器相位數據±1024π相位展開

? D參數的低通濾波器截至上限

產品參數

鎖相操作模式
參考模式	單相和雙相鎖相
三諧波頻率模式	單個基頻和 3 個諧波頻率（同時）
信號輸入
頻率范圍	直流 - 1.8 GHz
輸入阻抗	50 Ω
輸入電壓噪聲	≤3.5 nV/√Hz (100 kHz 至 800 MHz)
輸入電壓噪聲	≤6 nV/√Hz (大于 800 MHz 時)
動態儲備	100 dB （典型值）
輸入范圍	±10 mV 至 ±1 V
A/D 轉換	14 位, 4 GSa/s
連接器	SMA
信號輸出
頻率范圍	直流 - 1.8 GHz
輸出范圍	±10 mV 至 ±0.5 V
輸出范圍	-30 dBm 至 5 dBm (50 Ω 負載)
D/A 轉換	14 位, 6 GSa/s
連接器	SMA
參考信號與觸發信號
觸發	4 個輸入端口，2 個輸出端口
解調器
頻率范圍	直流 - 1.8 GHz
解調器數目	8 個雙相解調器
LAN/USB3 輸出采樣率	最大 2 MSa/s（所有解調器總計）
輔助輸出采樣率	50 MSa/s（每個高速輔助輸出端口），14 位
濾波器時間常數	14 ns 至 21 s
濾波器帶寬	3.2 mHz 至 11 MHz
濾波器斜率	6, 12, 18, 24 dB/Oct

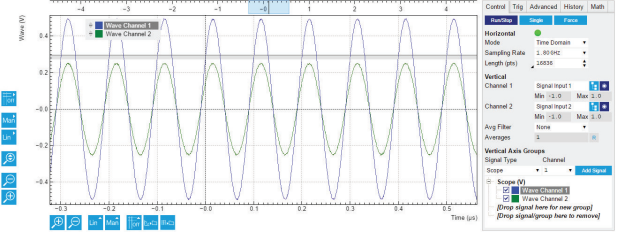

示波器
輸入通道	信號輸入

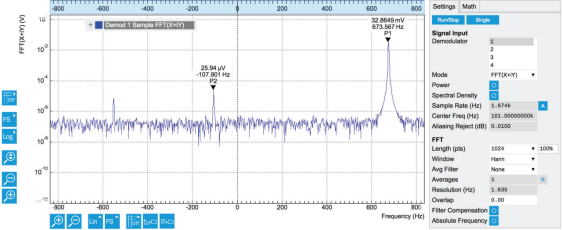

示波器模式	時域、頻域 (FFT)
顯示通道數目	2
觸發模式	升降沿
垂直分辨率	14 位
光標計算	位置、區間、波形、峰值、追蹤、直方圖

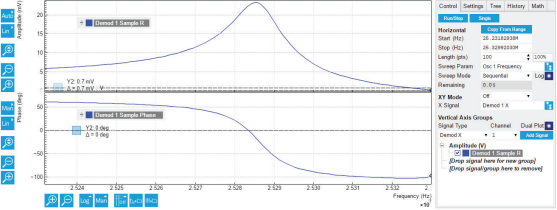

參數掃描儀
掃描參數	振蕩器頻率、解調器相移、輔助偏置、信號輸出幅值、信號輸出偏置
參數掃描范圍	全范圍、線性和對數
參數掃描分辨率	由起止點和掃描點數定義
顯示參數	解調器輸出（X, Y, R, Θ, f）
顯示選項	單幅圖、雙幅圖（例如波特圖）、多軌跡
統計選項	幅值、頻譜密度、功率
輔助輸出
高速輸出	4 通道, ±4 V (50 Ω), 14 位, 50 MSa/s, 15 MHz
高精度輸出	4 通道, ±4 V (50 Ω), 18 位, 1 MSa/s, 200 kHz
輔助輸出信號	R, Θ, X, Y, 或用戶定義
高速輸入	2 通道, ±1.5 V, 14 位
輔助連接器	BNC
連接和其他
主機連接	LAN / 以太網, 1 Gbit/s
主機連接	USB 3.0
數字 I/O	32 位，一般用途
時鐘	10 MHz 或 100 MHz 輸入和輸出
一般規格
尺寸	420 × 450 × 100 mm3
尺寸	16.5 × 17.7 × 3.9 inch3, 適用于 19 英寸機架
重量	10 kg (22 lb)
電源 AC 線路	100-240 V, 50/60 Hz
PC 操作系統	詳見 LabOne 系統兼容性
