首頁 > 產品中心 > 鎖相放大器 > 鎖相放大器 > 產品中心詳情

UHFLI 600MHz 超高頻鎖相放大器

簡介：

瑞士蘇黎世儀器(Zurich Instruments)的 UHFLI 超高頻鎖相放大器頻率范圍：DC-600MHz，采樣率1.8GSa/s，2個獨立鎖相單元，2個高性能信號發生器，它能提供30ns的短解調時間常數，解調帶寬超過5MHz。通過將儀器與不斷創新的操作軟件 LabOne 相結合，UHFLI 是滿足您實驗需求的最佳選擇。

聯系我們在線留言在線客服

產品特點 產品參數 功能圖解相關應用應用領域相關產品相關下載

產品特點

產品特點

? 600MHz頻率范圍

? 2個獨立鎖相單元

? 2個高性能信號發生器

? 每個鎖相單元配置4個獨立諧波檢測模塊

? 12位高分辨率65k采樣點示波器

? 頻率響應分析儀(FRA)

? FFT頻譜分析儀LabOne軟件包

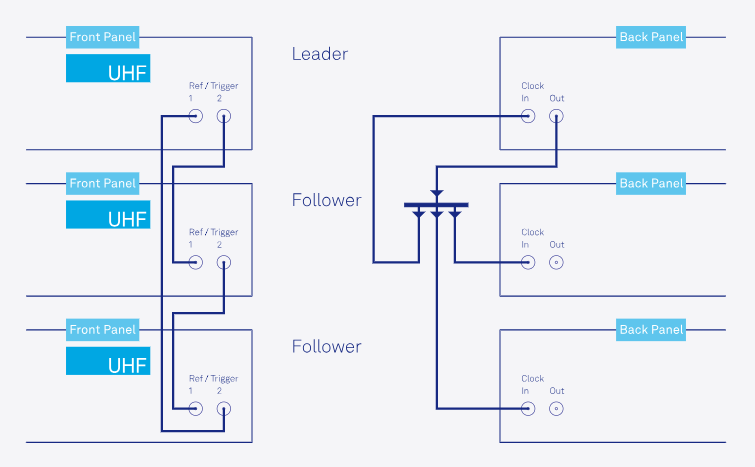

多設備同步

通過多設備同步，我們可以像控制一臺多通道設備一樣控制多臺 UHFLI：

? 用一套LabOne UI或者LabOne API控制所有儀器

? 可鎖相同步所有儀器時鐘與振蕩器，達到相位穩定

? 同步時間戳與采樣率，自動對齊測量數據

通過多設備同步，可以組件一套可達 600 MHz 完整的信號生成和采集系統，并包含鎖相放大器、Boxcar平均器、數字轉換器和任意波形發生器功能。

可拓展功能選件

UHF-DIG 數字轉換器功能選件

UHF-MF 多頻解調功能選件

UHF-MOD AM/FM 調制功能選件

UHF-PID 四通道 PID/PLL 控制器功能選件

UHF-BOX Boxcar 平均器功能選件

UHF-RUB 銣原子鐘功能選件

UHF-AWG 任意波形發生器

UHF-CNT脈沖計數功能選件

產品參數

鎖相操作模式
內部參考模式	單相和雙相鎖相
外部參考模式	單相和雙相鎖相
自動參考模式	單相和雙相鎖相
三諧波頻率模式	單基波頻率和 3 個諧波頻率（同時）
多諧波頻率模式	單基波頻率和 7 個諧波頻率（同時），需要 UHF-MF 多頻選件
任意頻率模式	8 個頻率，需要 UHF-MF 多頻選件
UHF 信號輸入
頻率范圍	直流 DC - 600 MHz
輸入阻抗	50 Ω 或 1 MΩ \|\| 18 pF
輸入電壓噪聲	4 nV/√Hz (大于 100 kHz 時)
動態儲備	100 dB
輸入范圍 (AC+DC)	±3.5 V
滿量程輸入靈敏度	1.5 V 量程下為1 nV
A/D 轉換	12 位，1.8 GSa/s
UHF 信號輸出
頻率范圍	直流 DC - 600 MHz
輸出范圍	±150 mV, ±1.5 V（高阻抗負載）
輸出范圍	-12.5 dBm, 7.5 dBm（50 Ω 負載）
D/A 轉換	14 位，1.8 GSa/s
參考與納秒觸發
頻率范圍	10 Hz - 600 MHz（外部參考）
連接器	2 個雙向，2 個輸出，2 個輸入接口
參考信號頻率分辨率	6 μHz
參考信號相位角分辨率	1.0 μ°
解調器
頻率范圍	1 mHz - 600 MHz
解調器數目	8 個雙相解調器
LAN 輸出采樣率	2 MSa/s（所有解調器總計），64 位滿范圍
USB 輸出采樣率	100 kSa/s（所有解調器總計），64 位滿范圍
輔助輸出采樣率	28 MSa/s（每個輔助輸出），16 位
濾波器時間常數	30 ns - 76 s
濾波器帶寬	628 μHz - 5 MHz
濾波器斜率	6、12、18、24、30、36、42、48 dB/Oct
示波器
顯示通道	信號輸入，觸發輸入，輔助輸入，解調器振蕩器相位，解調器X/Y/R/Θ，PID，Boxcar平均器，算術單元；其他信號（若有選件）
顯示模式	時域，頻域 (FFT)
顯示通道數	1 個；2 通道需要 UHF-DIG 選件
觸發通道	輸入信號，輸出信號，振蕩器相位，DIO
觸發模式	升降沿
采樣率	28 kSa/s 到 1.8GSa/s
垂直分辨率	12 位
單次最大采樣長度	64 kSa; 128 MSa, 需要 UHF-DIG 選件
帶寬限制模式，提高垂直分辨率	樣本抽取，平均
光標計算	位置，區間，波形，峰值，追蹤，直方圖
頻譜分析儀
中心頻率范圍	直流DC 到 600 MHz
頻譜模式	FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)
統計選項	幅值，頻譜密度，功率
平均模式	無平均，指數移動平均值
每個頻譜的最大采樣長度	8.4 MSa
最大跨度	800 kHz
窗函數	Rectangular, Hann, Hamming, Blackman Harris
光標計算	位置，區間，波形，峰值，追蹤，直方圖
參數掃描儀
掃描參數	振蕩器頻率，解調器相移，輔助偏置，信號輸出幅值與偏置，PID設置點，Boxcar延遲和時間；其他參數（若有選件）
參數掃描范圍	全范圍，線性和對數
參數掃描分辨率	任意，由起止點和掃描點數定義
顯示參數	解調器輸出（X，Y，R，Θ，f)，輔助輸入
顯示選項	單幅圖，雙幅圖（例如波特圖），多跡線
統計選項	幅值，頻譜密度，功率
預設測量模式	參數掃描，噪聲幅值測量，頻率響應分析，3-Omega 掃描
輔助信號
高速輸出	4 通道，±10 V，R，Θ，X，Y 或用戶定義
D/A 轉換	16 位，28 MSa/s
D/A 模擬帶寬	7 MHz
高速輸入	2 通道，±10 V
A/D 轉換	16 位，400 kSa/s
A/D 模擬帶寬	100 kHz
通訊及其他
主機連接	LAN / 以太網，1 Gbit/s
主機連接	USB 2.0 高速，480 Mbit/s
前置放大器控制總線	2 ZCtrl（RJ45 連接器）專有外圍接口
數字 I/O	32 位，50 MHz，一般用途
時鐘	10 MHz，輸入和輸出，超高穩定性恒溫晶體振蕩器 (OCXO)
時鐘	0.5 ppm 誤差（使用 UHF-RUB 選件后為 0.00005 ppm）
一般規格
尺寸	45 x 35 x 10 cm
尺寸	17.7 x 13.6 x 3.9 英寸，適于 19 英寸機架
重量	6.4 kg
電源	100-240 V (±10%), 50/60 Hz
操作溫度	+5 °C 至 +40 °C

功能圖解

2 個信號輸入和 2 個信號輸出，在一臺儀器上提供了 2 個鎖相放大器。每個鎖相放大器裝置均有4個雙相位解調器，可同時提供 X、Y、R 和 Θ。

①高精度信號輸入：UHFLI的2個信號以單端模式輸入，擁有了卓越的噪聲控制水平。可選高阻抗和50Ω阻抗匹配，這樣既適用于低頻應用，也適用于高頻應用。UHFLI具有2個輸入和2個雙向端口，用于外部參考模式和精密外部事件觸發。

②解調器和濾波器：UHFLI有8個雙相解調器可用于每通道輸入信號的4個諧波頻率同時進行測量。每個解調器都可以單獨設置濾波器，解調后的幅值和相位數據可以實時的流盤到計算機中。

③算術單元：算術單元可以對大量的測量數據進行快速計算。該算術單元能夠?qū)o助輸出的數據進行加-減-乘-除運算。可應用于平衡檢測、參考標準化，或者雙頻諧振跟蹤。

④信號發生器：UHFLI產生2個低失真的正弦曲線輸出，適用于驅動測試器件或大多數調制裝置。通過UHF-MF多頻選件可提供6個額外振蕩器，能夠生成8個正弦曲線的線性組合。前面板其他端口提供解調幅值、相位或者正交信號、方波參考信號，或者外部觸發信號。

⑤觸發：參考信號和觸發模式性能優異：600MHz帶寬的參考信號的輸入和輸出，觸發輸入和輸出響應時間低至100ns。UHFLI是首款集硬件和軟件觸發功能于一身的鎖相放大器。硬件觸發確保了對實際狀況的快速響應，而軟件觸發器則提供了定義復雜觸發標準的基本框架。觸發用來在確定的時間點輸出解調采樣，或用來實現UHFLI 在幾個功能域之間的同步。

相關應用

應用領域

應用領域

? 工程研發：振蕩器測試、FFT 頻譜分析儀、頻率響應分析儀 (FRA)、矢量網絡分析儀 (VNA)

? 工業生產：芯片測試、失效分析、RFID 傳輸解調器、激光電壓探測器 (LVP)、無損測試 (NDT)

? 激光光譜學、共聚焦顯微鏡：泵浦實驗、超高速掃描、時域太赫茲光譜

? 醫療科技：流式細胞儀、阻抗譜

? 量子與納米物理學：MRFM 磁共振力顯微鏡、單晶管、量子計算、噪聲測量、石墨烯、射頻反射測定法
