ATA-1000系列寬帶放大器
簡介:

ATA-1000系列是一款理想的可放大交、直流信號的寬帶放大器。帶寬高達25MHz,并且具有50Ω/1MΩ(或50Ω/10kΩ)兩檔輸入電阻可選,匹配高、低內阻的信號源,實現信號的放大。輸出電阻可調,客戶可根據測試需求靈活選擇。

產品特點 產品參數 功能圖解 應用領域
產品特點

ATA-1000系列是一款理想的可放大交、直流信號的寬帶放大器。帶寬高達25MHz,并且具有50Ω/10kΩ(或50Ω/1MΩ)兩檔輸入電阻可選,匹配高、低內阻的信號源,實現信號的放大。輸出電阻可調,客戶可根據測試需求靈活選擇。


ATA-1000系列寬帶放大器應用場景:超聲霧化、無損檢測,二極管測試、超聲加工、天線驅動、聚焦超聲、電光調制


─ 高帶寬

─ 輸出BNC接口、接線柱可選

─ 輸入輸出電阻可調

─ 電壓增益數控可調

─ 帶寬(-3dB)高達DC~25MHz

─ 最大輸出電壓70Vp-p(±35Vp)

─ 最大輸出電流2Ap


產品參數

型號

ATA-1200B

ATA-1220D

ATA-1372A

輸出形式

單端輸出

差分輸出

單端輸出

帶寬(-3dB)

DC~25MHz

DC~21MHz

DC~3MHz

最大輸出電壓

30Vp-p(±15Vp)

60Vp-p(±30Vp)

70Vp-p(±35Vp)

最大輸出電流

500mAp(DC~50Hz)

500mAp(DC~50Hz)

1Ap(DC~50Hz)

1Ap(>50Hz)

1Ap(>50Hz)

2Ap(>50Hz)

最大輸出功率

15Wp

30Wp

70Wp

電壓增益

20dB可調(0.5dB step)

26dB可調(0.5dB step)

x0~40(0.1 step/1 step)

負載RL上限

≥29Ω(DC~50Hz)

≥58Ω(DC~50Hz)

≥33Ω(DC~50Hz)

≥14Ω(>50Hz)

≥28Ω(>50Hz)

≥15.5Ω(>50Hz)

壓擺率

≥1666V/μs

≥2798V/μs

≥467V/μs

輸出電阻

1Ω / 50Ω

2Ω / 100Ω

≤(2Ω+0.4μH)

輸入電阻

50Ω / 1MΩ                                    50Ω / 10kΩ

50Ω / 10kΩ

輸出電壓誤差

≤±3%FS@1kHz

≤±2%FS@1kHz

諧波失真(THD)

≤0.1%@1kHz,30Vp-p

≤1%@1kHz,70Vp-p

輸出電壓零點漂移

≤±0.1V

≤±10mV

信噪比

≥80dB

≥70dB

輸出接口

BNC、4mm香蕉插座

BNC

保護

過流保護

過流保護,過溫保護

保險絲

1A/250V

2A/250V

輸入幅度

0~10Vp-pMAX

信號地

與機殼、電源線地相連

供電電壓

AC220V±10%,50Hz

工作溫度

0℃~45℃

儲存溫度

-20℃~50℃

工作濕度

≤80%RH,無冷凝

尺寸(寬*高*深)

262*163*365mm

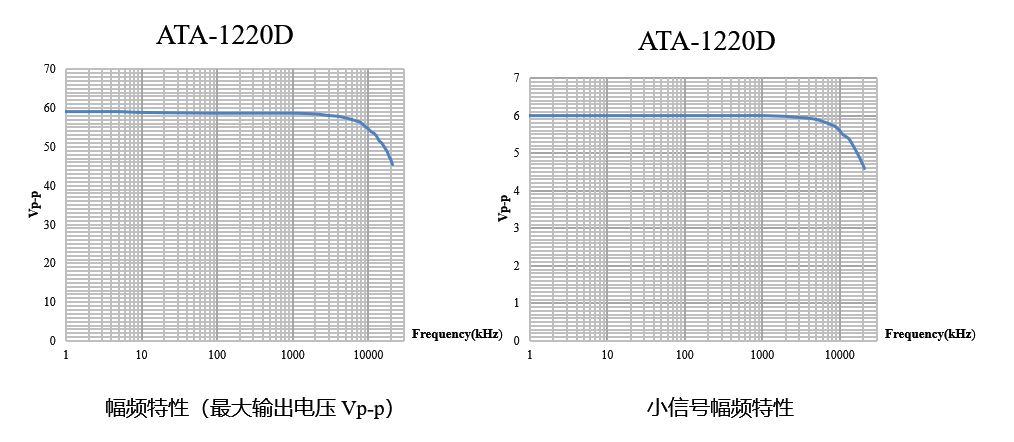

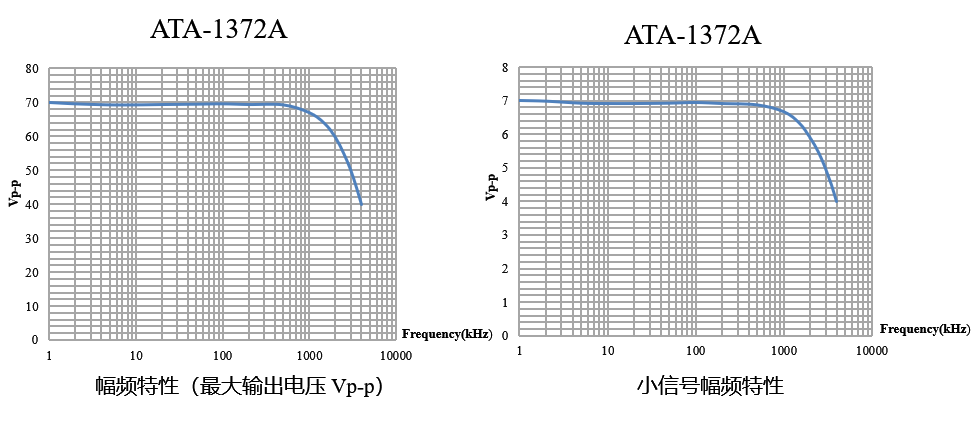

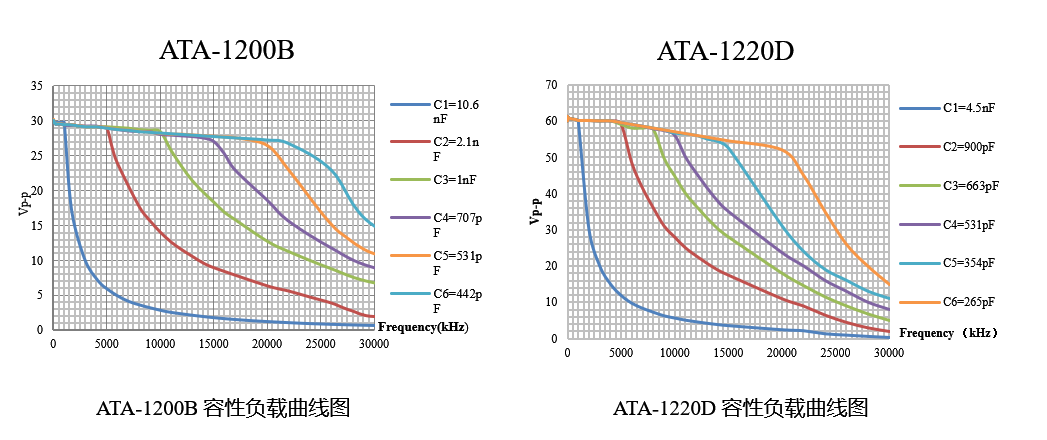

功能圖解








應用領域

─ 用于院校類電子實驗測試

─ 用于 MEMS 測試

─ 用于超聲波測試

─ 用于電磁場驅動

─ 用于壓電陶瓷驅動
