Zurich Instruments 的多通道任意波形發生器 HDAWG 擁有同類產品中最高的通道密度,其設計旨在實現高級的信號發生功能,帶寬高達 750 MHz 。HDAWG 擁有 4 或 8 個直流耦合單端模擬輸出通道,輸出垂直分辨率為 16 位。每個模擬輸出有兩個可切換模式,直接模式(最高帶寬和超低噪聲)和放大模式 (最高輸出幅值為 5 Vpp)。至多 18 臺 HDAWG 可以通過我們的可編程量子系統控制器 PQSC 實現時間同步。
LabOne 提供了先進的編程理念,它結合了 AWG 的高性能、靈活性和函數發生器的易用性。使用 LabOne 用戶界面 (UI) 以及適用于LabVIEW?、.NET、MATLAB?、C 和 Python 的 API,用戶可以輕松實現自動化測量以及快速整合 HDAWG 至現有控制環境。
主要特點
? 2.4GSa/s,16位,帶寬750MHz
? 最大輸出幅值5Vpp
? 最多可擴展至144個輸出通道
? 高通道密度
? 觸發輸出延遲小于50ns
? 可實現多頻率數字調制
? LabOne? AWG定序器和編譯器
產品亮點

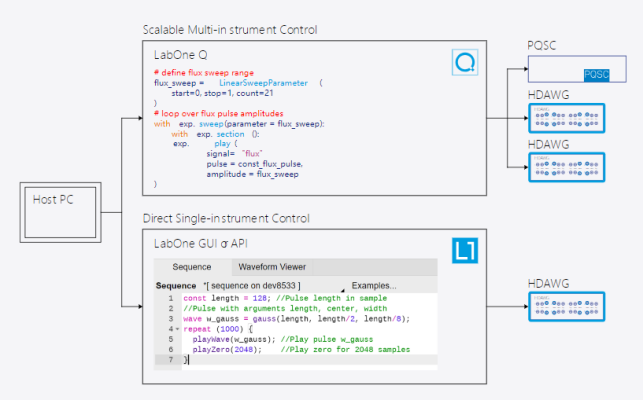

①高級AWG編程
HDAWG提供分別針對兩個主要用例設計的兩個定序器編程接口:LabOne Q用于量子計算中的多儀器配置;LabOne AWG定序器用于量子技術和工程中的單儀器配置設置。

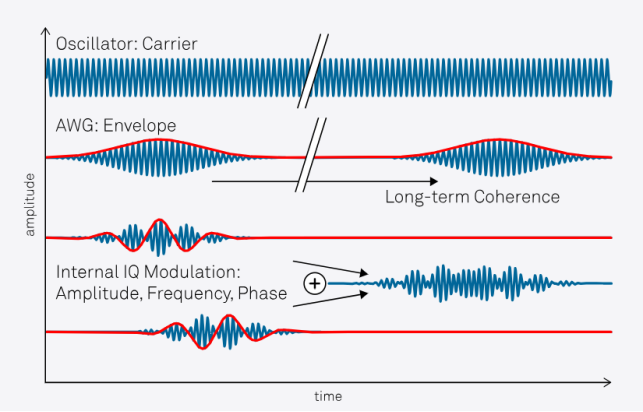

②振蕩器、調制和相位控制
HDAWG配備的數字振蕩器可直接生成正弦載波,獨立于AWG編程產生的包絡信號。用戶可任意調節和掃描載波的頻率和相位,而無需編寫靜態波形。另外,多頻調制選件增加了振蕩器的數量,并實現了全數字I/Q頻率調制和相位調制、頻率復用和相位循環。

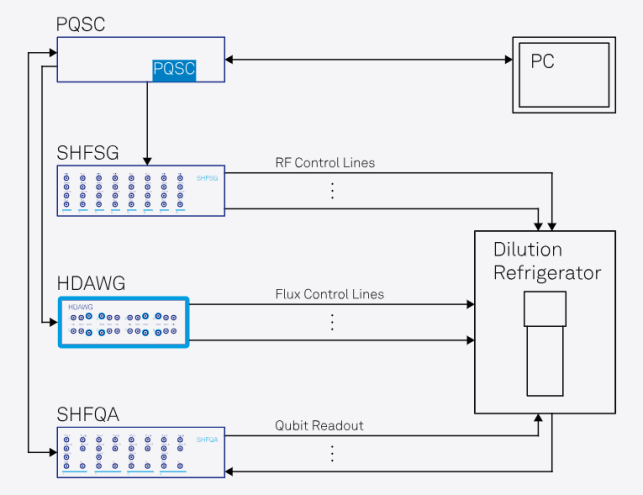

③可擴展的測控系統
HDAWG的每對通道都有各自的AWG內核,用于創建相位和時序可編程波形,因此單臺HDAWG-8儀器可以生成多達4對IQ信號或8個實值信號。

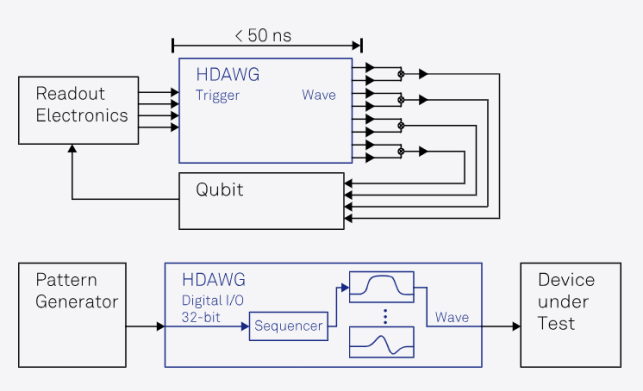

④低延遲觸發和時序分支
HDAWG采用低延遲設計,因此在前面板上的其中一個觸發輸入上檢測到外部觸發信號后,能夠在不到50 ns的時間內在信號輸出端生成首個樣本。為了生成高度復雜且可實時控制的信號,HDAWG能夠在可編程存儲器中預先存儲多達1024個波形。
HDAWG任意波形發生器可升級的選件
? 多頻選件
? 脈沖計數器選件
? 內存擴展選件
? 實時預補償選件
? 輸出時滯控制選件
? IQ調制器選件
量子計算應用:
? 單量子比特門和多量子比特門相干操控量子比特
? 生成磁通脈沖和柵極電壓脈沖時支持預補償
? 通過實時、低延遲和全局反饋實現糾錯
支持的量子比特類型:
? 超導量子比特(transmon和fluxonium等)
? 自旋量子比特
? 色心(氮空位(NV)色心和硅空位(SiV)色心等)
其他主要應用:
? 核磁共振譜 (NMR)和電子順磁共振譜(EPR)
? 雷達/激光雷達
? 半導體測試
