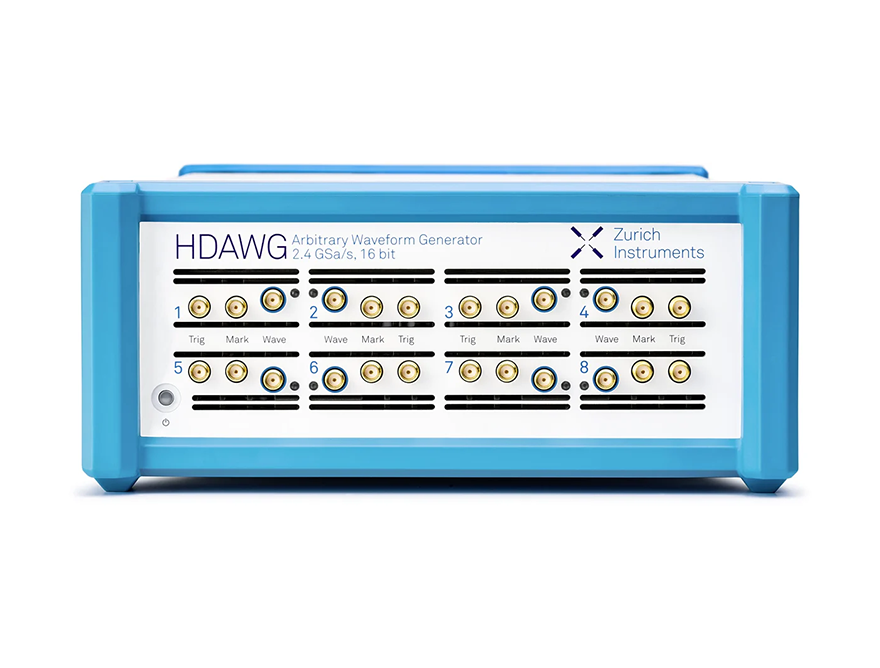

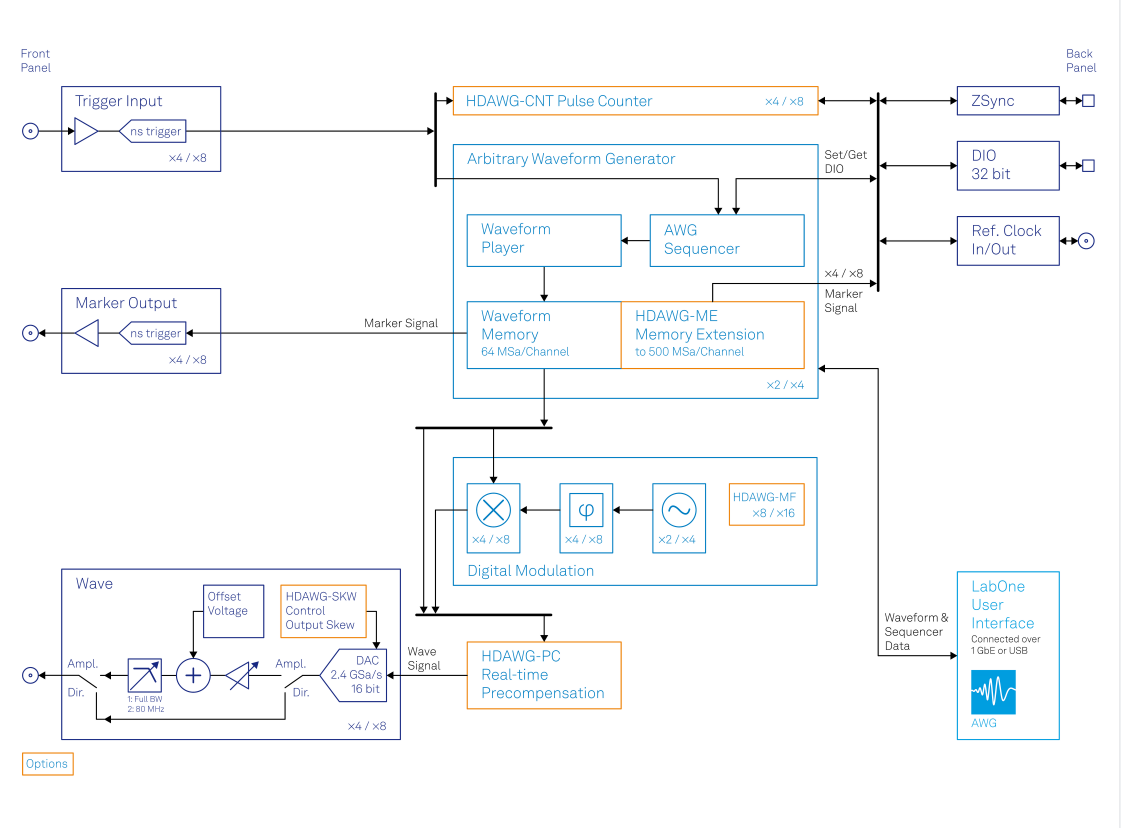

通道數

4 (HDAWG4) 或 8 (HDAWG8)

垂直分辨率

16 位

每個通道的波形存儲器

64 MSa；

500 MSa（使用 HDAWG-ME 選件）

定序器最大長度

8192 條指令

波形粒度

16 個樣本

最小波形長度

32 個樣本

定序器時鐘頻率

采樣率除以 8

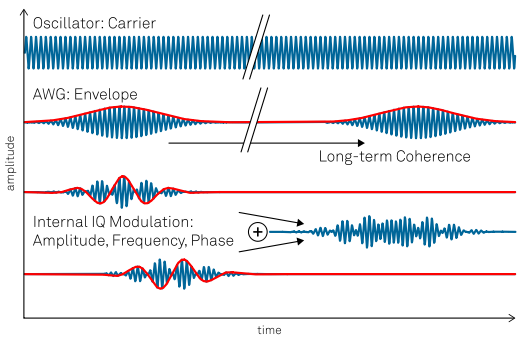

定序器指令（播放）

播放波形（單通道或多通道）

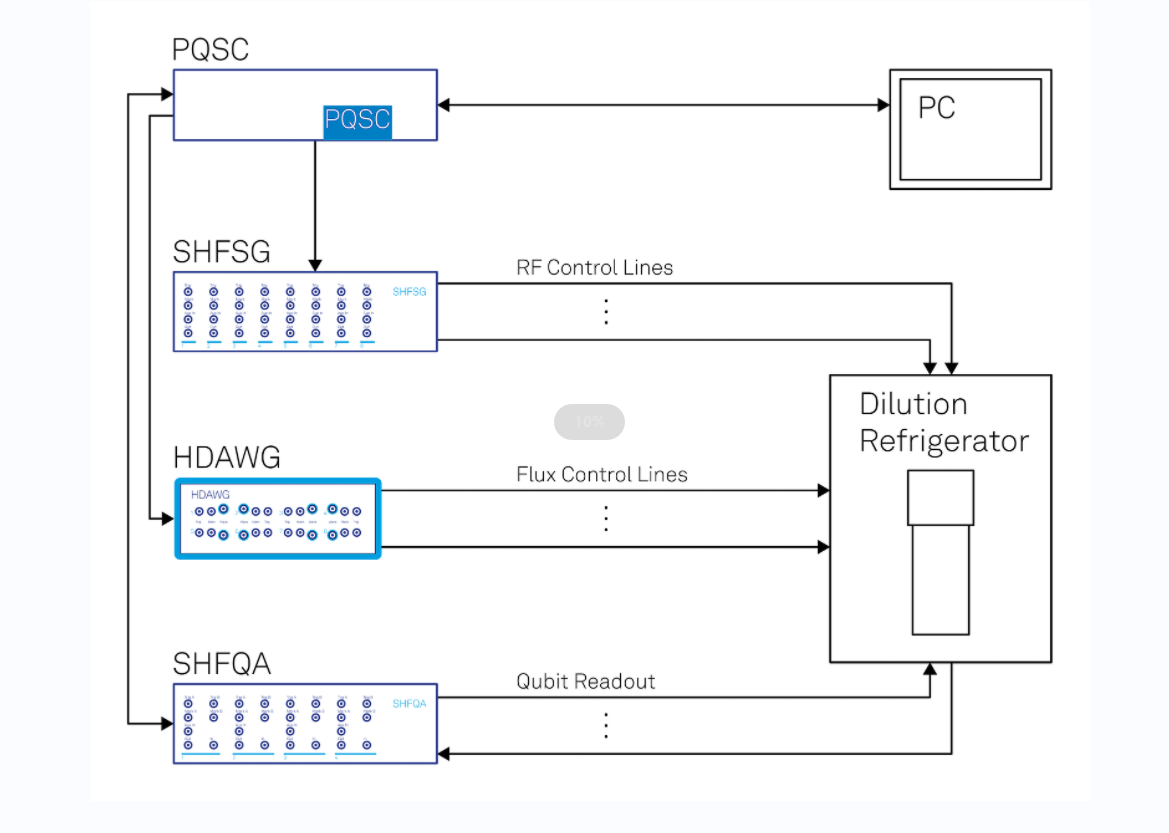

播放波形表中的波形（通過 ZSync 從 PQSC 接收到的讀取結果或 HDAWG-CNT 脈沖計數器選件的測量結果）

定序器指令（其他）

等待常量、等待觸發、設置/獲取觸發狀態、設置/獲取 DIO 狀態、

整型變量運算（加、減、邏輯運算）、

更改振蕩器頻率/相位（實時）、更改其他儀器設置（非實時）

定序器控制結構

重復（1 到 2²³-1 或無窮大），條件分支（多分支）

波形信號輸出

接口類型

SMA

輸出阻抗

50 Ω

輸出耦合

DC

輸出模式

放大輸出，直接輸出

輸出幅度范圍（50 Ω）

0.2 Vpp 到 5.0 Vpp（放大）

0.8 Vpp（直接）

輸出幅度精度

±(1% 幅度設置范圍 + 5 mVpp) (放大, 50 Ω)

輸出幅度分辨率

< 0.1 mV

偏置電壓

0.5 × 峰峰值電壓, 最大 ±1.25 V (放大, 50 Ω)

0 V (直接)

偏置電壓精度

±(1% 幅度設置范圍 + 5 mV)

相位噪聲

< -135 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 10 kHz)

< -148 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 1 MHz)

< -135 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 10 kHz)

< -148 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 1 MHz)

波形輸出周期抖動

3 ps RMS (方波, 150 MHz)

電壓噪聲（> 200 kHz）

35 nV/√Hz (放大, ±2.5 V 范圍, 高阻)

12 nV/√Hz (直接, 高阻)

均方根 (RMS) 電壓噪聲
(積分范圍： 100 Hz 到 600 MHz)

320 μVrms (放大, ±2.5 V range,  50 Ω)

100 μVrms (直接,  50 Ω)

時域和頻域特性

輸出帶寬
 (-3dB, 校準 sin(x)/x 滾降后)

0 - 300 MHz (放大, ±2.5 V 范圍)

0 - 750 MHz (直接)

采樣率

100 MSa/s 至 2.4 GSa/s

采樣率除法器

2⁰ to 2¹³

內部采樣時鐘分辨率

7 位

上升時間 (20% 至 80%)

450 ps (0.2 V , 放大, ±0.4 V 范圍)

800 ps (1 V, 放大, ±2.5 V 范圍)

1100 ps (5 V, 放大, ±2.5 V 范圍)

300 ps (0.8 V, 直接)

550 ps (1 V, 放大, ±1.5V 范圍)

過沖

< 1%

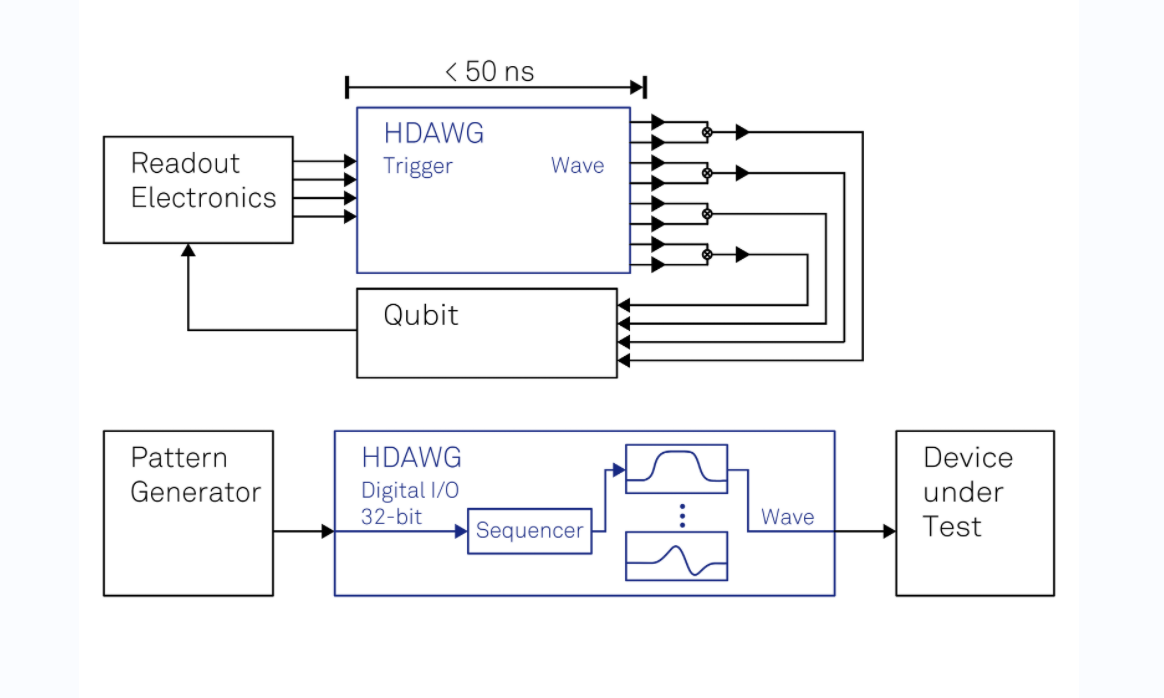

觸發輸出延遲

< 50 ns (限于成對輸出信號 1&2, 2&4, 5&6, 7&8 并使用時序指令 playWaveDigTrigger)

< 180 ns (使用時序指令 waitDigTrigger)

通道間偏移

< 200 ps

偏移調節范圍

10 ns

時偏移節精度

< 10 ps (使用 HDAWG-SKW 選件)

< 0.42 ns or 1 個采樣時鐘周期 (無 HDAWG-SKW 選件)

標記和其他輸出

標記輸出

1 個/通道, SMA (前面板), 2 標記比特/波形

標記輸出阻抗

50 Ω

標記輸出上升/下降時間

300 ps (20/80%)

標記輸出周期抖動

60 ps 峰峰值 (方波, 100 MHz)

標記輸出偏移調節

范圍：-23 至 30 ns (最高采樣率)

分辨率：~10 ps (最高采樣率, 取決于設置)

采樣時鐘輸出

后面板 SMA

采樣時鐘輸出幅度

0.8 Vpp (2.4 GHz, 50 Ω)

2.0 Vpp (1.0 GHz, 50 Ω)

參考時鐘輸出

后面板 SMA

參考時鐘輸出阻抗

50 Ω, AC 耦合

參考時鐘輸出幅度

1 Vpp (100 MHz, 50 Ω)

參考時鐘輸出頻率

100 MHz (內部參考模式)

10 / 100 MHz (外部參考模式)

參考時鐘輸出抖動

260 fs RMS, 由相位噪聲積分導出 (12 kHz 至 200 MHz 頻率偏移范圍)

輸入

觸發輸入

每個通道 1 路輸入，前面板配有 SMA 接口

觸發輸入阻抗

50 /1 kΩ

觸發輸入幅值范圍

± 5 V (50 Ω)

± 10 V (1 kΩ)

觸發輸入閾值范圍

± 5 V (50 Ω)

± 10 V (1 kΩ)

觸發輸入閾值分辨率

< 0.4 mV

觸發輸入閾值遲滯

> 60 mV

觸發輸入最小脈沖寬度

5 ns

觸發輸入最高運行頻率

300 MHz

采樣時鐘輸入

后面板 SMA

參考時鐘輸入

后面板 SMA

參考時鐘輸入阻抗

50 Ω, AC 耦合

參考時鐘輸入頻率

10 / 100 MHz

參考時鐘輸入幅度

-4 dBm 至 +13 dBm

振蕩器和時鐘

內部時鐘類型

TXCO

內部時鐘老化

±0.8 ppm/年

內部時鐘短期穩定度

0.0001 ppm (1 s)

內部時鐘初始精度

±1 ppm

內部時鐘溫度穩定度

±0...3 ppm (–20°C 至 +70°C)

內部時鐘相位噪聲

-105 dBc/Hz (偏移 100 Hz)

-125 dBc/Hz (偏移 1 kHz)

最大額定值

波形損傷閾值

-1.2 V / +1.2 V (直接)

-6 V / +6 V (放大)

標記損傷閾值

-0.7 / +4 V

觸發損傷閾值

-11 V / +11 V (1 kΩ 輸入阻抗)

-6 V / +6 V (50 Ω 輸入阻抗)

參考時鐘輸入損傷閾值

-4 V / +4 V (DC)

+13.5 dBm (AC, DC 偏置 0 V)

參考時鐘輸出損傷閾值

-4 V / +4 V (DC)

采樣時鐘輸入損傷閾值

-4 V / +4 V (DC)

+13.5 dBm (AC, DC 偏置 0 V)

采樣時鐘輸出損傷閾值

-4 V / +4 V (DC)

MDS 輸入/輸出損傷閾值

-0.7 / +4 V

DIO 輸入/輸出損傷閾值

-0.7 / +4 V (默認設置 3.3 V CMOS/TTL)

連接接口和其他

數字輸入輸出 (DIO)

VHDCI 68 針母頭，

32 位, 配置為輸入或輸出, 3.3 V TTL

主機連接接口

LAN/Ethernet, 1 Gbit/s

USB 3.0, 5 Gbit/s

主機內存要求

4 GB+

主機處理器

兼容 SSE2 指令。

如: AMD K8 (Athlon 64, Sempron 64, Turion 64, etc.),

AMD Phenom, Intel Pentium 4, Xeon, Celeron, Celeron D,

Pentium M, Celeron M, Core, Core 2, Core i5, Core i7, Core i3, Atom

PC 操作系統

詳見 LabOne 系統兼容性

物理特性

尺寸

43.0 × 23.2 × 10.2 cm

16.9 × 9.2 × 4.0 英寸，適用于 19 英寸機架

重量

4.6 kg；10.2 磅

交流電源線

100-240 V (±10%)，50/60 Hz

工作溫度

+5 °C 到 +40 °C

工作環境

IEC61010，室內工作，安裝類別 II，污染等級 2

工作海拔

最高 2000 米
