首頁 > 產品中心 > 熒光壽命分析 > FLIM 數據采集卡 > 產品中心詳情

FLIM 數據采集卡

簡介：

意大利FLIM LABS的FLIM數據采集卡具有便攜式、USB供電的優點，專為熒光壽命成像和光譜測量而精心設計。它融合了FLIM LABS的專業技術與使命，不僅小巧輕便，還具備出色的性能，從基礎實驗室到光學實驗臺，在任何類型的實驗室中它使用起來都很簡單，甚至可以在戶外使用。

聯系我們在線留言在線客服

產品特點產品參數 應用領域功能圖解相關下載相關產品

產品特點

主要技術規格

? 單次測量精度 < 300ps (σ/√2)

? 最小時間分辨率為48ps

? 死時間為1.5ns

? 最大激光同步頻率為80MHz

? 微分非線性 < 0.5%的均方根值

? 傳輸速率高達100 Mcounts/s

? 每個輸入通道的峰值計數率可達到640 Mcounts/s

? 11個SMA單端輸入，適用于LVTTL 50Ω信號

? 1個SMA激光觸發器輸入 (同步輸入)，適用于LVTTL 50Ω信號

? 1個SMA激光觸發器輸出 (同步輸出)，適用于LVTTL 50Ω信號，用于調制外部脈沖激光源

? 13個USB-C LVDS輸入/輸出可配置端口

主要特點詳細介紹

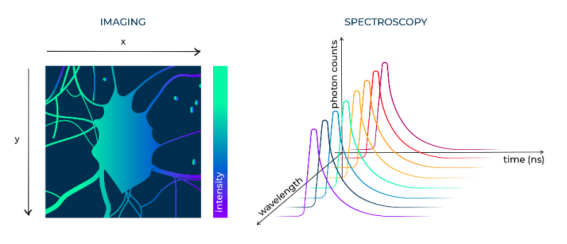

成像和光譜測量

①采集卡上的輸入/輸出接口是可定制的，其中一些通道可以配置為熒光采樣或用于像素、掃描線和幀時鐘等成像重建信號。

②可以與其他設備的數據采集同步，例如聲光偏轉器、壓電平臺以及其他實驗室設備。

軟件

該采集卡作為一種被動的便攜（即插即用）設備，可與我們的數據重建和分析軟件配合使用。

（FLIM數據采集卡附帶基本軟件許可證）

多通道

該采集卡共有26個I/O通道：

? 11個SMA單端輸入，用于LVTTL 50Ω信號

? 1個SMA激光觸發輸入（同步輸入），用于LVTTL 50Ω信號

? 1個SMA激光觸發輸出（同步輸出）LVTTL 50Ω，用于調制外部脈沖激光源

? 13個USB-C LVDS可配置輸入/輸出通道

單光子采樣

單光子采樣能力能夠提供大量的信息，并且能夠執行多種技術，例如熒光相關光譜學（FCS）、熒光共振能量轉移（FRET）和近紅外光譜學（NIRS）。

配備LED指示燈

每個通道都配備了一個LED指示燈，當特定端口有信號時，LED指示燈會亮起。這個功能可以立即向用戶提供反饋，用戶可以確保數據以最佳方式傳輸?shù)讲杉ㄉ?，無需使用示波器。

DIY（自己動手）理念

該采集卡是為生物光子學技術的自主研究設計的。FLIM LABS采集卡的獨特功能和規格可以讓用戶進入傳統和尚未探索的領域，幾乎任何實驗設置都與這款采集卡兼容。

連續波激光設置

FLIM采集卡可以與連續波激光源配合使用，因為它能夠采樣單光子微時（光子相對于最近的激光脈沖的時間延遲）和宏時（光子相對于整個實驗采集時間的到達時間）。

接口和連接類型

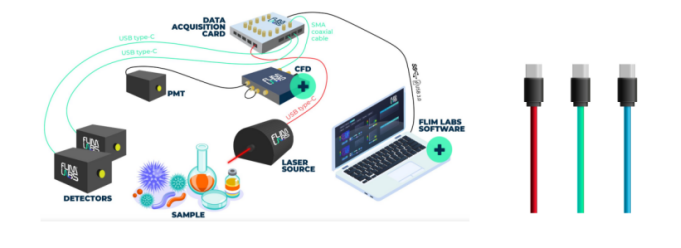

采集卡具有用于LVTTL 50Ω接口的SMA連接器，使用無方向性的USB Type-C端口，以并行且獨立的方式與專有的FLIM LABS協議通信，用于與FLIM LABS光纖耦合的SPAD探測器和皮秒脈沖激光模塊進行連接。USB Type-C接口具有用戶友好和低成本的特點。USB電纜也會根據端口使用類型進行彩色編碼（紅色：激光；綠色：熒光；青色：同步/成像信號）。

原始數據訪問

通過FLIM LABS專有的文件擴展名，可以訪問原始數據。我們專為軟件開發了套件（SDK）模塊，用戶可以直接讀取設備流式傳輸?shù)臄?shù)據，并編寫自己的軟件例程來處理數據。

外殼設計

"翼形"外殼設計使得采集卡可以固定在米制或英制光學工作臺上，也可以安裝或綁扎在任何類型的機械支撐上。

B2C、B2B定制設計

由于我們的技術是基于現場可編程門陣列（FPGA）的，并且我們從零開始設計和開發所有產品，因此我們的設計可以進行定制。如果您需要更多通道或不同的接口連接，甚至是其他形態因子，我們可以根據您的需求輕松調整采集卡規格。

產品參數

最小可分辨熒光壽命	50ps
技術	現場可編程門陣列(FPGA)
通道總數	11個SMA單端輸入，適用于LVTTL 50Ω信號
	1個SMA激光觸發器輸入 (同步輸入)，適用于LVTTL 50Ω信號
	1個SMA激光觸發器輸出 (同步輸出)LVTTL 50Ω，適用于調制外部脈沖激光源
	13個USB-C LVDS輸入/輸出可配置端口
通道接口	LVTTL 50Ω，通過 SMA 接頭（5V最大輸入信號損壞級別）
通道接口	LVDS 通過 USB Type C 型端口（FLIM LABS 專有接口）
工作原理	單光子時間標記
輸入脈沖寬度	> 1.5ns
最小時間分辨率	48ps
時序精度 (σ/√2)	300ps
死區時間	1.5ns
差分非線性	< 0.5% rms
采集長度	不受硬件限制
支持的激光同步速率	同步輸入: 10, 20, 40, 80MHz
支持的激光同步速率	同步輸出: from 1KHz up to 80MHz
每個輸入通道的峰值計數率	640 Mcounts/s
總持續計數率，對所有輸入通道求和	100 Mcounts/s
最小像素停留時間	1μs
外部參考信號的最小周期	1μs
計算機接口	USB 3.0 超高速 micro-B
計算機配置要求	最小2GHz CPU ，最小6GB內存
操作系統	Windows, Mac, Linux
電源供應	USB 供電
尺寸	101.3x139x28 mm
重量	120 g

產品包含以下物品：

? FLIM數據采集卡

? USB 3.0超高速micro-B數據線

? 為數據采集和重建提供基礎軟件API（支持Rust、C、C++、C#、Python、node.js和.NET）

應用領域

? 熒光壽命成像

? 光譜測量

功能圖解
