━ 高增益達到1 x 10^13 V/C
━ 寬帶寬:250Hz - 15MHz
━ 低輸入噪聲:40 zC/√Hz和700 pV/√Hz
━ 在整個帶寬范圍內具有優異的信噪比
━ 特別適用于交流耦合的電荷源,如熱電和壓電探測器、調諧叉石英晶體和縱波諧振器
優秀的信噪比

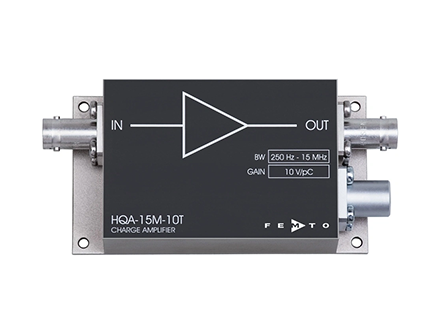

HQA-15M-10T專為放大微型調諧叉的電荷信號而設計。它也非常適合接收來自壓電探測器的信號,例如用于檢測超聲振動的壓電探測器。與傳統的電流-電壓轉換器設置相比,使用電荷放大器HQA-15M-10T通常可以將噪聲降低一個數量級。
電荷放大器的特殊工作模式
電荷放大器是一個電流積分器。它產生的輸出電壓與在一定時間內積累在放大器輸入處的電荷成正比。電荷放大器通常需要一個復位機制,以避免過載積分階段。HQA-15M-10T專為交流信號源而設計,這些信號源在時間平均上既沒有也不會產生直流分量。這些信號源的電荷對稱地交替正負。由于所得電荷為零,HQA-15M-10T不需要復位。
電流放大器與電荷放大器的區別
電流放大器(也稱為跨阻放大器)的輸出信號直接與輸入電流成正比。電流是電荷隨時間的導數。因此,電流放大器的輸出信號對應于等效電荷放大器輸出信號的導數。
皮秒和飛秒庫侖范圍的電荷測量

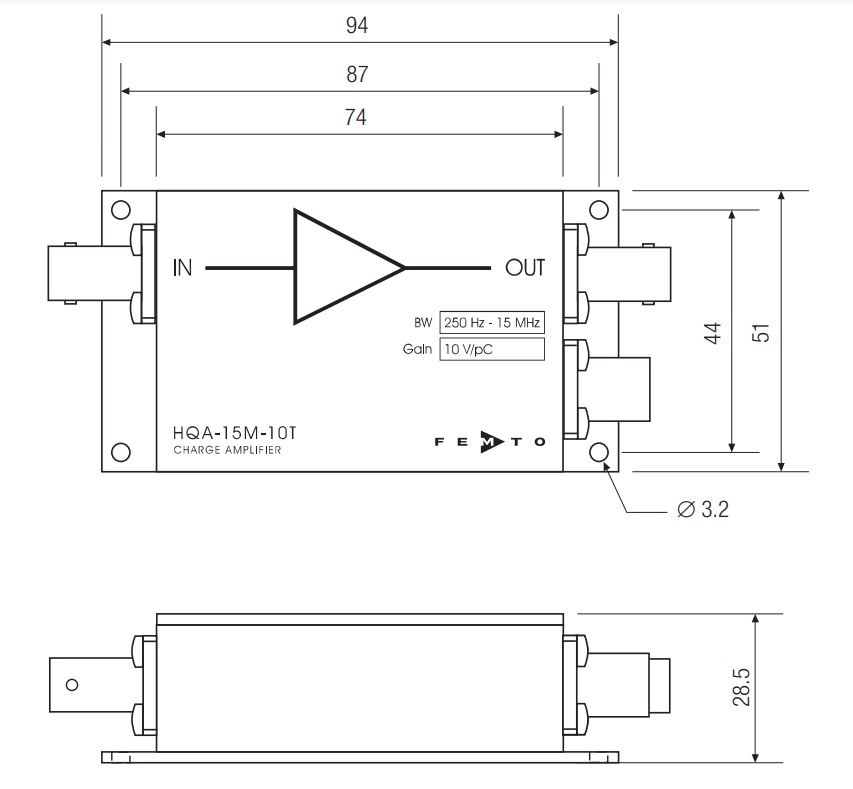

HQA-15M-10T專為調諧叉晶體和縱波諧振器等交流電荷源而開發。該放大器設計低噪聲、高增益,以實現對皮秒和飛秒庫侖范圍內電荷測量的出色靈敏度。與某些其他放大器不同,HQA-15M-10T無需冷卻,從而實現更加緊湊的設計和更易于處理。小型外殼使其能夠靠近信號源使用,從而避免了長電纜帶來的信號干擾。此外,其從250 Hz到15 MHz的寬帶非常適合與各種適當的信號源進行多功能使用。
輸出短路保護。電源通過3針Lemo?插座提供。設備附帶配對連接器。可選的PS-15電源供應器可用。更多信息請查看數據表。
━ 熱電和壓電探測器
━ 調諧叉石英晶體
━ 縱波諧振器
━ 原子力顯微鏡(AFM)
