特性
? 光譜范圍320nm-1060nm / 900nm-1700nm
? 帶寬為直流(DC)至400kHz
? 跨阻為107 V/A
? 最小噪聲等效功率(NEP)75 fW/√Hz
兼容光學平臺(自由空間)和光纖通信
自由空間輸入(FST)設計為1.035″-40螺紋法蘭,帶有可擰緊的耦合環,與不同制造商的光學配件廣泛兼容,如透鏡、光管、籠系統、光學適配器等。
自由空間輸入可以通過簡單地擰緊 PRA 系列的光纖適配器,輕松轉換為光纖連接(FC, FSMA)。
相對較大的探測器面積便于在自由空間應用中進行光學聚焦,并在使用可選的光纖適配器時確保了高且穩定的耦合度。
所有 LCA-S 系列光電探測器均配備了 UNC 8-32 和 M4 螺紋孔,可以方便且穩定地安裝在市場標準的桿狀支架上,集成到光學系統中。可選的適配器板 PRA-PAP 提供了更多的安裝選項。
輸出電壓最大±10V(在負載電阻大于10kΩ時)。可通過微調器調節偏置。輸出端具有短路保護功能。配備M4和8-32標準螺紋孔,適用于與常見設備夾具配合使用。通過3極Lemo?連接器提供±15V供電電壓,并隨產品附帶合適的插頭。可選擇購買PS-15系列兼容的電源適配器。更多詳細信息請參考數據手冊。
? 光譜學
? 通用光學測量技術
? 示波器、模數轉換器和鎖相放大器的光學輸入模塊

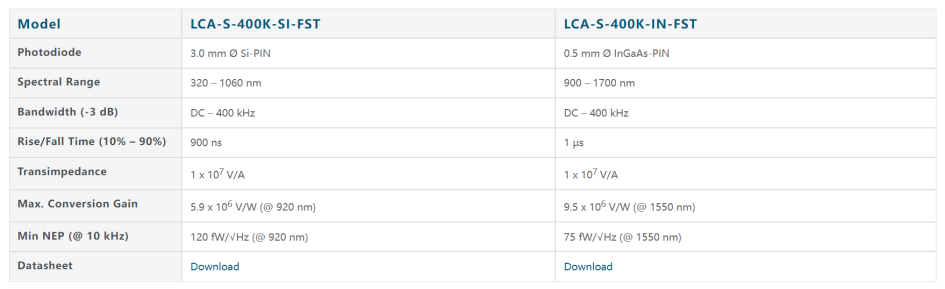

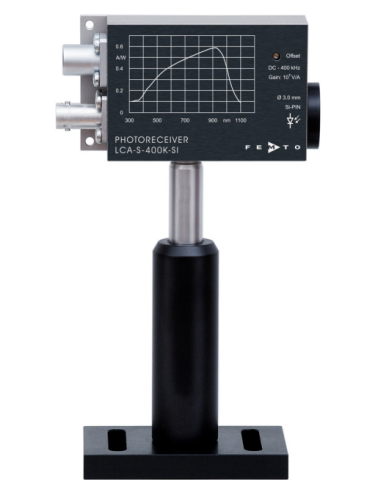

LCA-S-400K-SI

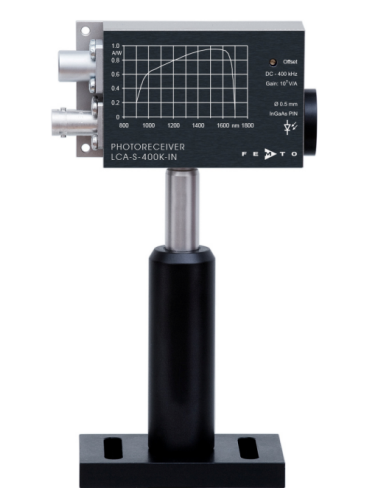

LCA-S-400K-IN

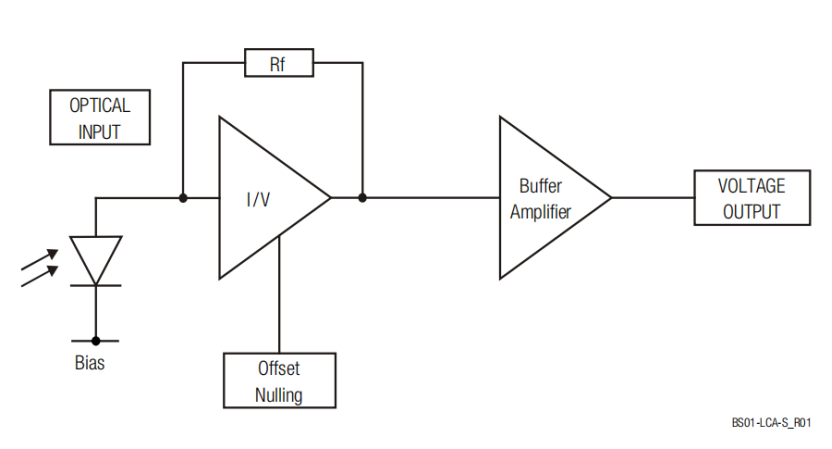

結構圖
