首頁 > 產品中心 > 單光子探測 > 光電接收器 > 產品中心詳情

HSPR-X和HSA-X-S系列光電探測器

簡介：

在HSPR-X和HSA-X-S系列超快速光電探測器中，將高品質的光電二極管與成功的FEMTO GHz放大器技術相結合。zui大帶寬達到2GHz，相應地，zui小上升時間為180ps。兩款型號分別配備有Si-PIN或InGaAs-PIN光電二極管，光譜范圍為320nm - 1000nm / 900nm - 1700nm。由于非常低噪聲的放大器設計，zui小噪聲等效輸入功率（NEP）在5 x 10^3 V/A的增益下僅為11 pW/√Hz。因此，可以在GHz帶寬下檢測到μW級別的光信號。

聯系我們在線留言在線客服

產品特點產品參數 應用領域功能圖解相關下載相關產品

產品特點

特性

? 硅（Si-PIN）或銦鎵砷（InGaAs-PIN）光電二極管

? 光譜范圍320nm - 1700nm

? 超寬帶，頻率范圍從10 kHz擴展至2GHz

? zui大轉換增益為4.75 x 10^3 V/W

? zui小噪聲等效功率（NEP）11pW/√Hz

產品參數

Model	HSA-X-S-1G4-SI	HSPR-X-I-1G4-SI inverting	HSA-X-S-2G-IN	HSPR-X-I-2G-IN inverting
Photodiode	? 0.4 mm Si-PIN	? 0.4 mm Si-PIN	? 0.1 mm InGaAs-PIN	? 0.1 mm InGaAs-PIN
Spectral Range	320 - 1000 nm	320 - 1000 nm	900 - 1700 nm	900 - 1700 nm
Bandwidth (?3 dB)	10 kHz - 1.4 GHz	10 kHz - 1.4 GHz	10 kHz - 2 GHz	10 kHz - 2 GHz
Rise/Fall Time (10 % - 90 %)	250 ps	250 ps	180 ps	180 ps
Transimpedance Gain	5 x 10³ V/A	5 x 10³ V/A inverting	5 x 10³ V/A	5 x 10³ V/A inverting
Conversion Gain	2.55 x 10³ V/W (@ 760 nm)	2.55 x 10³ V/W (@ 760 nm)	4.75 x 10³ V/W (@ 1550 nm)	4.75 x 10³ V/W (@ 1550 nm)
NEP (@ 100 MHz)	32 pW/√Hz (@ 760 nm)	19 pW/√Hz (@ 760 nm)	16 pW/√Hz (@ 1550 nm)	11 pW/√Hz (@ 1550 nm)
Output VSWR	2.5 : 1	1.4 : 1	2.5 : 1	1.4 : 1
Maximum Output Voltage @ 50 Ω	1.9 V_PP	2.0 V_PP	1.9 V_PP	2.0 V_PP
Output Noise	3.6 mV_RMS	2.5 mV_RMS	3.6 mV_RMS	2.5 mV_RMS
Available Input Options	Free space (FS) or FC	Free space (FS) or FC	Free space (FS) or FC	Free space (FS) or FC

輸出端具有短路保護功能。M4和8-32標準螺紋孔，便于在光機系統中輕松安裝。通過3極Lemo?連接器提供+15V供電電壓，并隨產品附帶合適的插頭?？蛇x擇購買PS-15系列兼容的電源適配器。更多詳細信息請參閱數據手冊。

應用領域

? 光譜學

? 快速脈沖和瞬態測量

? 光學觸發

? 示波器和快速模數轉換器的光學接收器（電光轉換器）

功能圖解

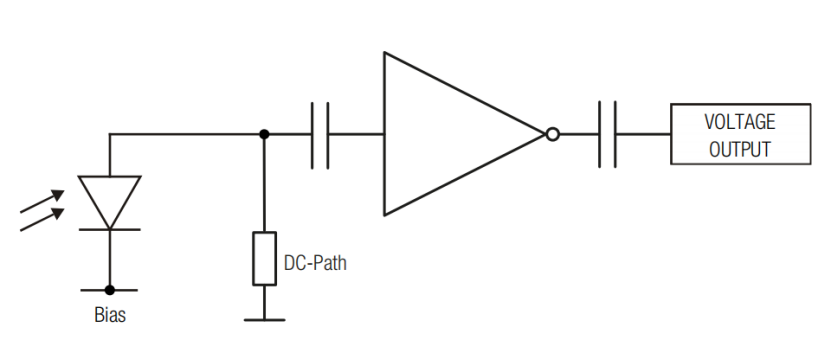

結構圖

相關下載

HSA-X-S-1G4-SI產品彩頁
HSA-X-S-2G-IN產品彩頁
HSPR-X-I-1G4-SI產品彩頁
HSPR-X-I-2G-IN產品彩頁
